RT809H使用教程——实战：巧用串口控制台命令修复灰屏故障

shirleyhuang

电视型号：长虹UD42B6000ID

机芯：ZLS47HIS

板号：JUC7.820.00084354

芯片方案：MSD6A818

故障现象：开机灰屏，声音正常

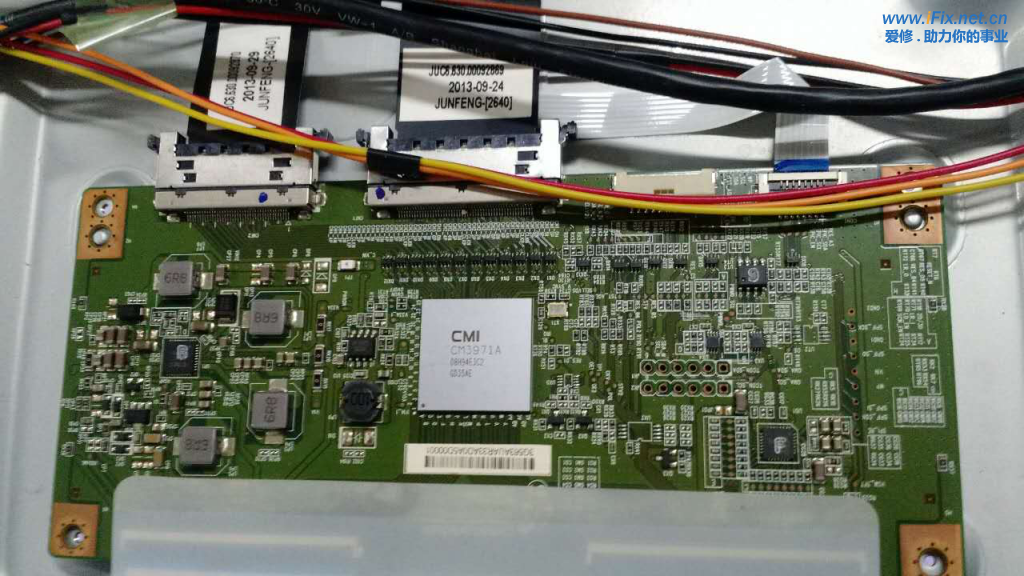

        根据故障现象大致判断，故障范围在主板LVDS、逻辑板、屏；此机状态为1920x1080 120HZ双屏线上屏，屏型号：群创V420DK1-LS1。

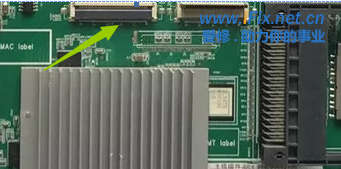

首先测量上屏供电12V正常，测量LVDS信号所有引脚均为0V，断开上屏线测量电压不变，故障暂时锁定在主板。

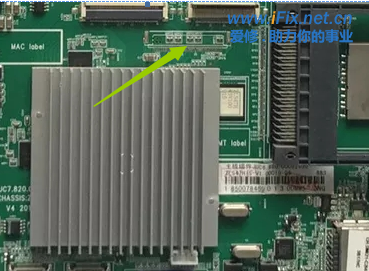

观察主板预留有4K信号输出接口，此板未用此功能，但有5组0欧电阻连接，测量0欧电阻上电压时，发现5组0欧电阻上的电压均为1.85和0.76，怀疑LVDS输出格式错误，于是准备在串口控制台下查看当前屏参数。

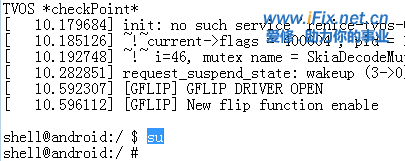

用RT809H编程器连接主板串口，打开SecureCRT并连接，重新开机后等待一会让系统完全启动，打印窗口内敲回车，输入su，再敲回车，如下图：

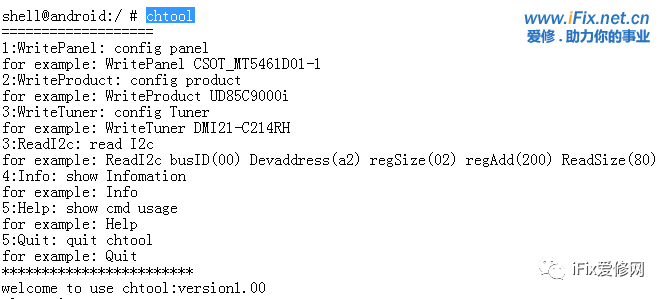

在shell@android:/ #后面输入 chtool并回车，如下图：

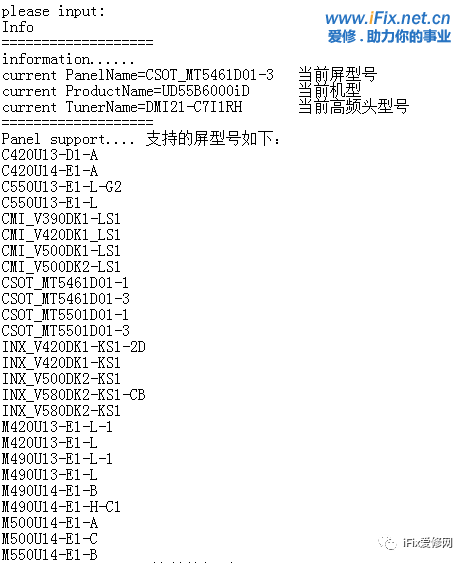

上图敲命令以后，出现一系列此芯片方案支持的操作命令及示例，很方便！我们按照示例输入查看参数命令Info后回车，如下图：

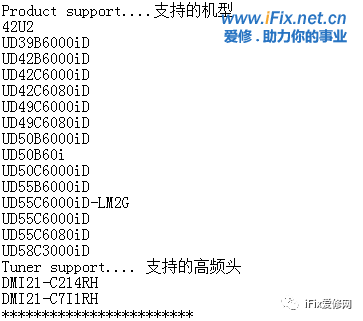

通过上图可以看到，此板能支持的屏参数还是比较丰富的，算是为经常换屏师傅的一种福利吧，不会为代换后的后遗症发愁了！

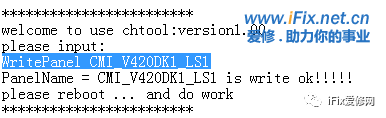

        当前屏参为CSOT_MT5461D01-1，而非本机的CMI_V420DK1_LS1，下面就要对这个错误的参数进行修改；按照示例输入WritePanel CMI_V420DK1_LS1后回车，如下图：

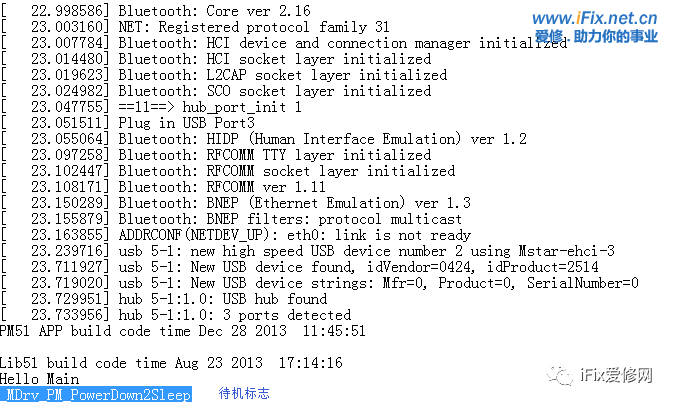

主板重新上电，遥控或按键二次开机，等待主板完全启动后，再按遥控关机键，等待打印信息出现待机标志，如下图：

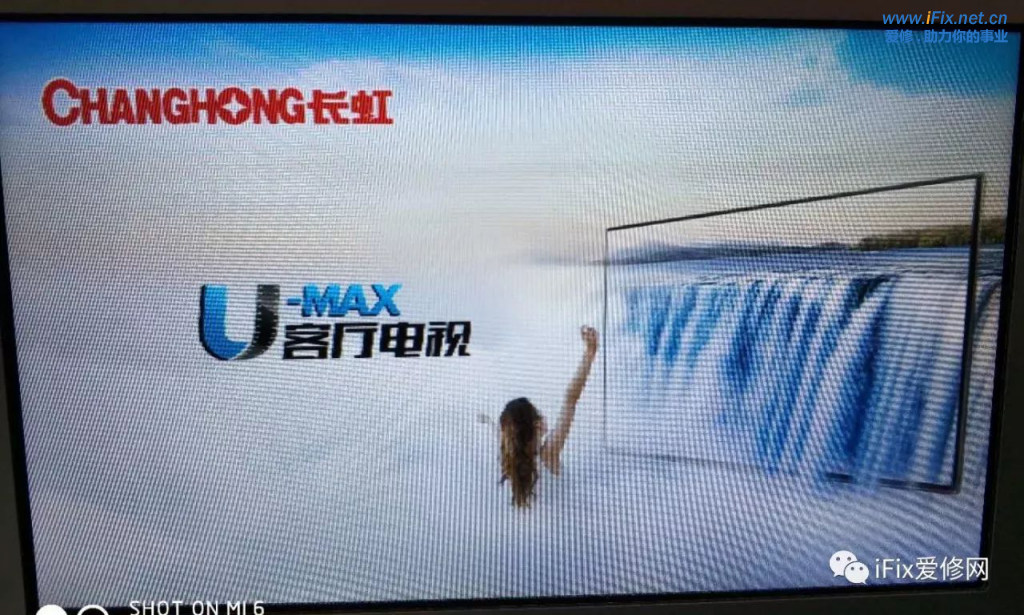

二次开机，出现正常的开机画面和图像，所有功能均正常，维修结束！

后记：熟练掌握控制台命令，会让我们少走很多弯路，在实际维修中，这种两难的判断很让人抓头，通常维修工程师会通过代换来完成维修，费时费力不说，还可能增加很多维修成本，通过这些常用命令可以了解到本机工作状态并操作它，让维修事半功倍！iFix君也经常看到一些维修师傅换屏后，各种调试，各种硬改等等，往往还达不到最佳效果，修屏换屏的师傅如果掌握这些方法，换屏后的各种调试还难吗？一起来学习吧！
