809F在线读写RDA8051_RDA8053液晶驱动板详细教程

  [复制链接]
发表于: 2017-10-22 17:09:36
| 显示全部楼层 |阅读模式
                                                                                                  809F编程器在线读取和写入RDA8501 芯片驱动板详细教程
RDA8501、RDA8053等芯片多用于通用液晶驱动板,出货量很大,希望此教程对大家有帮助。

1:编程器     809F

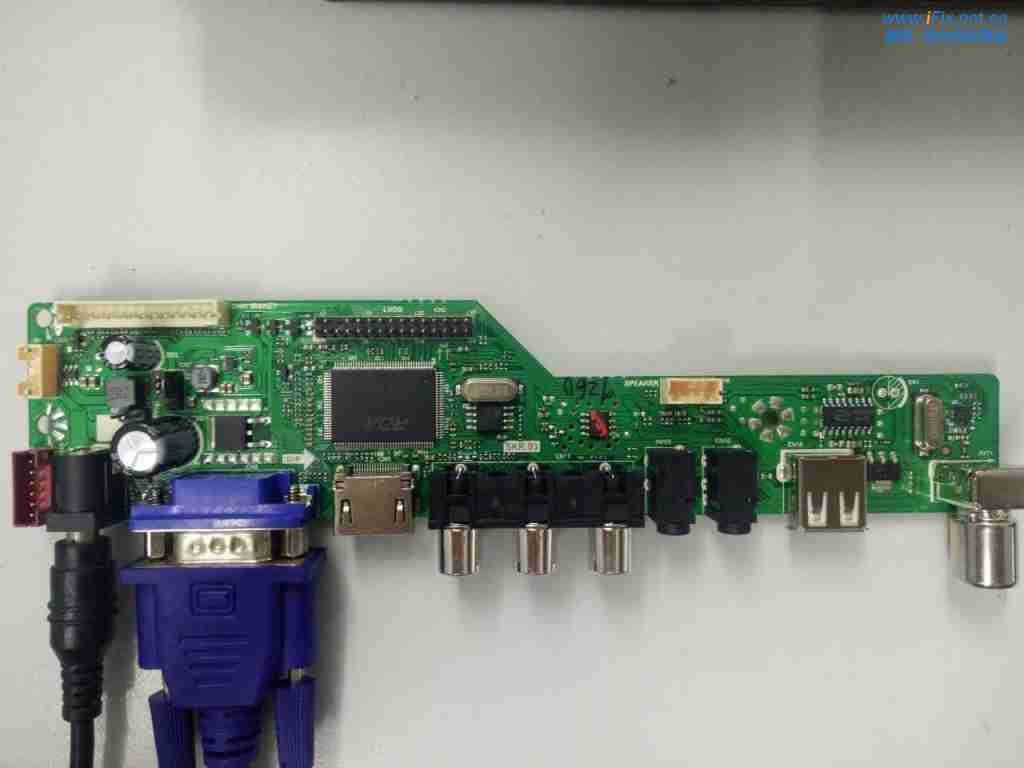

2: 液晶板       乐华SKR.03     主芯片   RDA8501
3:软件版本    20170928

操作步骤:
一:连接好编程器,打开软件,用原装VGA线将编程器的VGA ISP和液晶主板的VGA口接好;

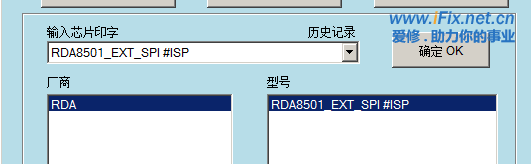

二:打开软件,输入 RDA8501_EXT_SPI#SIP ,点击旁边的确定OK
三:如果要读取数据,可以点击读取图标,等待1秒钟后3秒钟内给主板上电,编程器开始扑捉芯片发出的信号,连接正常后开始读取(非常重要的一步)

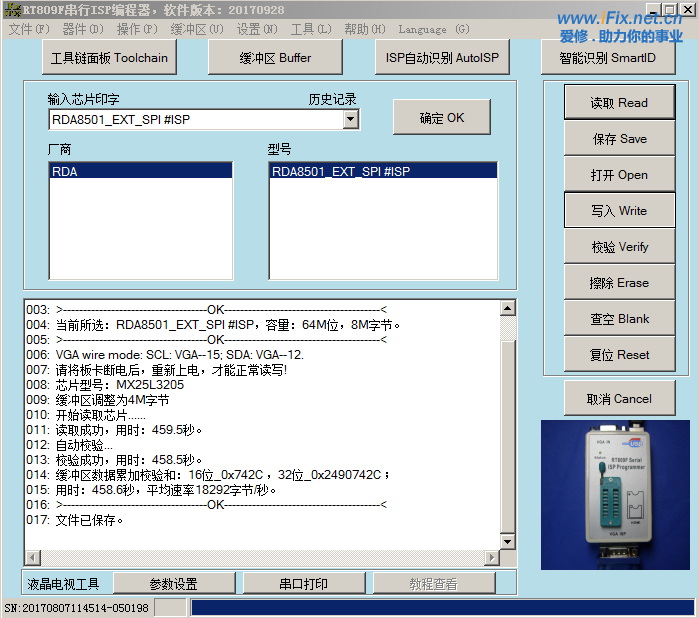

读取完毕后会自动校验

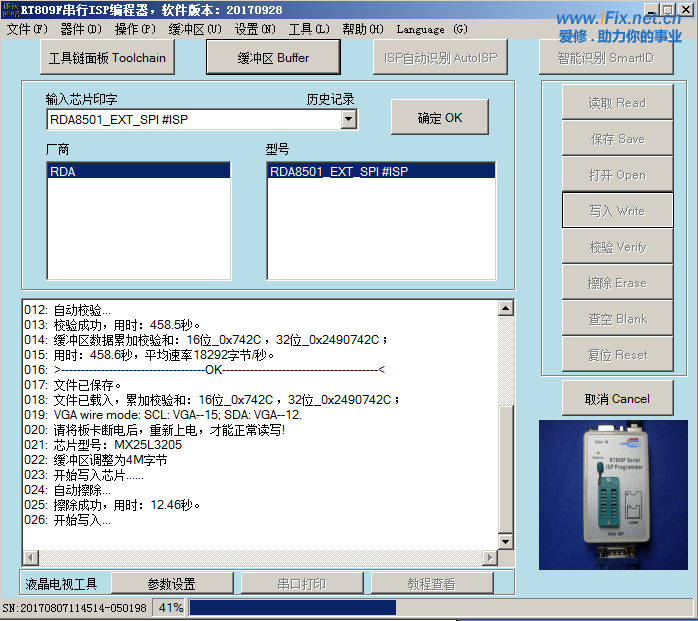

四:如果要写入数据,先加载数据到软件里面,然后点击写入,1秒后3秒内给主板上电,编程器扑捉到主芯片发出的信号,联机正常后开始写入数据(重要的一步)

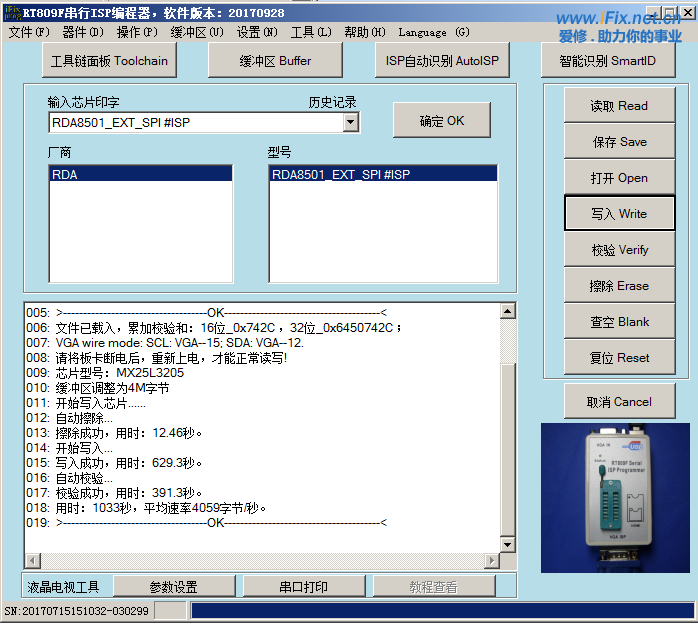

写入完毕后会自动校验

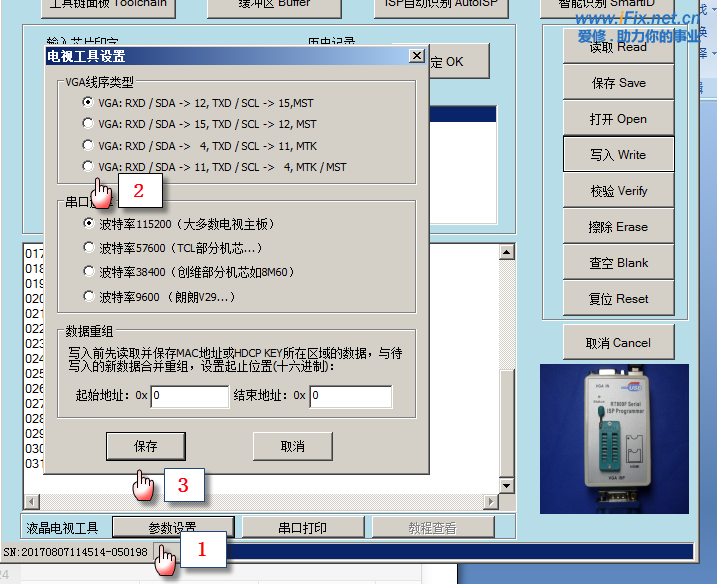

五:如果按照上述方法还是无法联机刷写,那有可能是VGA线序不对,需要手动调整,(我这块板子的线序是第一种)

调整方法如下图所示:
如果这样还是不能刷写,原因是:
1:检查VGA线的4  11    12   15  是否断线

2:检查液晶主板的硬件工作是否

已经更新到ifix微信公众号,手机查阅更方便



IFIX 技术支持联系方式:     电话:13600024226
                           微信:136000242266
                           QQ:   113536588
                     工作时间:800-1200      130-1900


回复

使用道具 举报

发表于: 2017-12-11 21:10:14
| 显示全部楼层
跟版大教學一樣的操作可以找到RDA8501也不能讀取啊!
